Paseando el otro día por la calle, me encontré una tira como de un cinturón de seguridad, así que no dudé en cogerla y llevármela a casa, previa discusión con mi mujer de que "Siempre estás cogiendo porquerías"... y así es, esa tira me serviría para lo que días después me iría a fabricar.
El procedimiento de fabricación es muy sencillo, se corta la tira de cinturón de seguridad, que si no tenéis a mano ninguno, podéis comprar un trozo de cincha en cualquier mercería. Lo bueno del material que utilizo es que es irrompible, antes me llevo la tornillería del kayak que romper uno de estos. En principio, la medida será igual a la original, para no alterar mucho la estética. La cincha se dobla a lo largo, se cose con la máquina o a mano y se perforan los agujeros para los tornillos (que ya trae el kayak de serie).
Meteremos la cincha por dentro del tubo transparente para darle más empaque a la terminación y también tener más comodidad a la hora del transporte. Taladramos las chapas a la medida de los agujeros de serie que trae el kayak.
Carrito de tranporte.
Ya hacía dos años que me fabriqué mi primer carrito de transporte, que inicialmente fue para la Omei Sierra que tenía y que posteriormente me sirvió para mi actual prowler 13. Pues bien, aunque nunca me ha dado problemas, si es cierto que ya tenía que hacerle un poco de mantenimiento porque tenía holguras en algunos sitios y no me quería quedar tirado en una de mis salidas, ya que seguramente, si se me partía sería a la llegada a tierra y cargar con todos los tiestos a pulso como que no... Así que me puse manos a la obra, y aprovechando el cambio, lo adaptaría mejor a la prowler ya que el pvc es barato. Al final lo he hecho casi entero y he aplicado modificaciones a tener en cuenta con respecto al anterior, especialmente refuerzos en las zonas clave. El material a usar será el siguiente:
*Tubo de pvc de 40 mm
*Tubo de pvc de 32 mm
*Tubo de aluminio de 20 mm
*6 uniones en T de presión de 40 mm
*4 reducciones de 40 a 32 mm
*4 reducciones de 32 a 25 mm
*4 reducciones de 25 a 20 mm
*Tornillos de acero inox de 6x6 cabeza hexagonal
*Ruedas
*Pegamento pvc
Primeramente coloraremos en dos de las 6 T`s las reducciones en cada uno de sus extremos horizontales. Primero se aplica el pegamento y luego las reducciones, quedando como en la foto. Esto nos servirá para el eje de la rueda.
A a última reducción (la de 20 mm) le comeremos aproximadamente un milímetro con una fresa, para que el eje de la rueda esté libre y pueda rodar a través de ella. En el anterior carro el tubo de aluminio entraba a presión en esta zona, pero el problema que tenemos al usar tubo de aluminio es que con el uso se gastaba por la zona baja y de esta forma se irá gastando uniformemente y durará más. Lo ideal es utilizar tubo de inox, pero además de que pesa más, puede costar sobre unos 12 o 15 euros con respecto al euro que cuesta este.

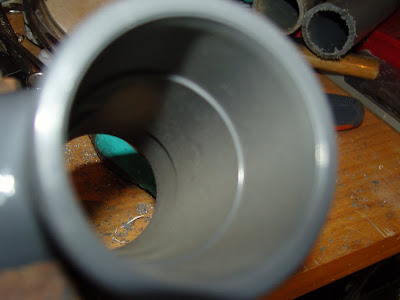

Pasamos a otra zona, en este caso las T´s superiores. A éstas, le tendremos que limar el reborde interior que hace de tope, con la idea de que el tubo pase por dentro y lo atraviese entero. Con esto, coseguimos tener la parte superior de una pieza para que con el tiempo no se deforme. Después de limarla, aplicaremos pegamento de pvc y atravesaremos la T con el tubo de 40 mm.
Así queda la parte superior. Luego, seguimos hacia abajo y cortamos dos trozos de tubo a unos 5,5cm, uno de 40 y el otro de 32mm. Este último se pega dentro del anterior, con la idea de reforzar la unión entre las dos T.
Así queda pegado, la idea es no dejar espacio ninguno entre las T para evitar la rotura por esta zona y si además le ponemos el doble tubo (40 y 32) pues hacemos un conjunto más compacto.
Después de montarlo todo, haremos agujeros de 6 mm en los extremos de las T para colocar los tornillos antes mencionados a modo de pasantes, para, en el caso de que se despegara algo, tenerlos como refuerzo.
Y así queda montado el conjunto, sin duda, muy fuerte.
Aproveché y le hice este cañero orientable, que con la pieza del centro, podemos girar según el gusto en 360 grados.
Esta pieza se afloja y el cañero gira a donde queramos, luego se le da un apretón y queda fijo, con lo cual lo podemos poner mirando hacia donde queramos.
Otra perspectiva.
Y bueno amigos, aquí queda todo por hoy, espero que os haya servido de ayuda. Hoy empiezo vacaciones, así que estaré algunos días fuera y no actualizaré el blog. Pero cuando vuelva seguiré dando caña.
